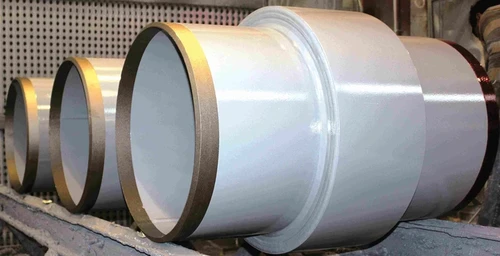

MONOLITIC INSULATING JOINTS and SPARK GAPS
חיוצים מונוליטיים וכולאי ברקים להגנה קטודית.
חברת ZUNT ITALIANA הינה חברה מובילה לייצור אביזרי חיוץ מונוליטיים ומיוצגת בישראל
ע"י "אשגר טק".
כללי על אביזרי חיוץ מונוליטי:
המחייצים הם מחברים ללחץ גבוה המשמשים לבידוד חשמלי של קטעי צנרת
לצורך הגדלת היעילות של מערכות הגנה קטודית כנגד חלודה או לחיוץ בין קטעי צנרת מוגנים לקטעים לא מוגנים.
לצורך הגדלת היעילות של מערכות הגנה קטודית כנגד חלודה או לחיוץ בין קטעי צנרת מוגנים לקטעים לא מוגנים.
המחייצים מחוברים בריתוך לצנרת ואינם דורשים שום אחזקה לאורך חייהם.
הייצור נעשה באיכות גבוהה ומלווה בתיעוד בדיקות האיכות כנדרש על ידי הלקוח ועל פי התקן הנבחר.
בדיקות האיכות נעשות במפעל (כגון בדיקות לחץ הידרוסטטי, בדיקות חשמליות וכו') אפשר בנוכחות
נציג מכון תקנים חיצוני (צד ג' ).
לאביזרים קטעי צנרת מספיק ארוכים משני הצדדים כדי להבטיח מפני פגיעה טרמית באטמים מחום הריתוך.
ZUNT מייצרת אביזרי חיוץ לצנרת דלק, גז, מים ולתעשייה הפטרוכימית בכל תחומי לחץ, טמפר.
ולסוגים שונים של נוזלים (כולל SOUR SERVICE and CONDUCTIVE FLUIDS).
החיוצים מיוצרים לשימוש בקווים יבשתיים או לחילופין לקווים ימיים.
המחייצים מיוצרים בכל קוטר נדרש ולכל לחץ נדרש החל מ- 150 ANSI ועד 2500 ANSI וגם ללחץ גבוה יותר.
המחייצים הם גופי לחץ ובהתאם נעשה התכנון והייצור על פי תקן ASME .
הייצור נעשה ממתכות שונות לפי דרישת הלקוח (כגון CARBON STEEL לסוגיו,
STAINLESS STEEL, DUPLEX STEEL, INCONEL STEEL, INCOLOY CLADDING).
לאיטום, בידוד, ציפוי וצביעה נעשה שימוש בכל מיני אלסטומרים, חומרים אפוקסיים ואחרים כדי לענות לדרישות של כל יישום בהתאם.
מחייצים של ZUNT הותקנו ופועלים באתרים רבים בישראל בצנרת דלק וגז.
המחייצים מיוצרים על פי מפרט ספציפי של כל לקוח בנפרד ולא מסופקים ממלאי היצרן כמוצר מדף.
כללית על מבנה אביזרי החיוץ:
קיימים דגמים שונים של מחייצים המתאימים לרמות לחץ שונות.
ישנם דגמים המתוכננים לאספקה עם בדיקת X RAY , דגמים אלו בנויים בצורה שונה מהדגמים
הסטנדרטיים והם גם עוברים בדיקות איכות מחמירות יותר בהשוואה לדגמים המסופקים ללא בדיקת X RAY.
כתוצאה מכך גם המחיר שלהם גבוה יותר עד פי 3.
לפי בקשה נוכל לספק שרטוטים + מפרט בדיקות איכות לדגם נדרש.
הסטנדרטיים והם גם עוברים בדיקות איכות מחמירות יותר בהשוואה לדגמים המסופקים ללא בדיקת X RAY.
כתוצאה מכך גם המחיר שלהם גבוה יותר עד פי 3.
לפי בקשה נוכל לספק שרטוטים + מפרט בדיקות איכות לדגם נדרש.
מהניסיון שהצטבר בישראל:
1. לצנרת גז התקן מחייב מחייצים שעברו X RAY.
2. מרבית הלקוחות בתחום הדלק דורשים מחייצים שעברו X RAY.
מרבית משרדי התכנון לצנרת דלק מחייבים X RAY בנימוק שאינם מוכנים לקחת
על עצמם אחריות תכנונית למוצר שלא עבר בדיקות X RAY ועלול תיאורטית להיכשל בשדה.
3. במידה ויש להגן על קווי מים או אוויר דחוס הפועלים בלחץ נמוך יחסית
(עד BAR 10 ) יש בהחלט מקום לשקול רכש חיוצים זולים ללא בדיקות X-RAY.
לקוטרים "0.5 עד "3 ללחץ נמוך עד BAR 10 קיימים חיוצים בעלי מבנה שונה (SERVICE JOINTS )
אשר ניתנים לחיבור במגוון אפשרויות (ריתוך, הברגה זכרית/נקבית ושילובים שונים של אפשרויות אלה).
אשר ניתנים לחיבור במגוון אפשרויות (ריתוך, הברגה זכרית/נקבית ושילובים שונים של אפשרויות אלה).
ראה בהמשך.
דוגמאות למבנים אפשריים:
טבלת ממדים כלליים של אביזרי חיוץ על פי לחצי עבודה לדגמים השונים:
A – קוטר פנימי של הצינור ואביזר החיוץ.
THK – עובי דופן הצינור.
B - קוטר חיצוני של האביזר בקטע המבודד.
C - רוחב קטע האזור המבודד.
D – אורך כללי.
KG - משקל
התקנה תת קרקעית או על קרקעית:
להתקנה תת קרקעית נדרש בד"כ ציפוי חיצוני 1200 מיקרון
להתקנה על קרקעית מספיק בד"כ ציפוי חיצוני 350 מיקרון.
(הציפוי הפנימי המוצע בד"כ הינו 200 מיקרון).
SPARK GAP להתקנה על קרקעית שונה במבנה ובמחיר בהשוואה ל- SPARK GAP
להתקנה תת קרקעית.
יש עדיפות להתקנה על קרקעית מבחינת פיקוח ואחזקה.
כולא ברקים ואביזר החיוץ זולים יותר לרכישה כאשר הם מיועדים להתקנה מעל הקרקע
(המחייץ זול יותר בגלל עובי הציפוי החיצוני וכולא הברקים בגלל המבנה ואורך הכבלים).
זמן אספקה:
בקוטרים עד "12:
כ- 10 שבועות עבודה נטו לייצור + 2 שבועות להובלה סה"כ כ- 12 שבועות.
לקוטרים גדולים יותר זמן האספקה כמעט כפול משום שהמפעל רוכש חומרי גלם (FORGING)
מיצרני משנה אשר זמן האספקה שלהם הינו 8 שבועות בקרוב.
קיים במפעל מלאי מחייצים קטן שיכול לענות לאספקה דחופה עד קוטר "12
ואולם הסיכוי שיהיה תואם למפרט דרישות ספציפי של לקוח אינו גבוה.
מומלץ לבצע את ההזמנה מספיק מוקדם כדי לא לפגוע בלוח זמנים של פרויקט.
נתונים נדרשים להגשת בקשה להצעת מחיר למחייצים וכולאי ברקים לצנרת
דלק או גז (MONOLITIC ISOLATION JOINTS + SPARK GAPS ) .
1. חומר מבנה הצינור שאליו ירותך אביזר החיוץ.
2. קוטר הצינור.
3. עובי דופן הצינור.
4. לחץ עבודה ולחץ לתכנון בצינור.
5. טמפר' עבודה וטמפר. לתכנון בצינור.
6. עובי ציפוי פנימי סטנדרטי – 200 מיקרון (לאשר).
7. כאשר המחייץ בהתקנה תת קרקעית - ציפוי חיצוני סטנדרטי 1200 מיקרון (לאשר).
כאשר המחייץ בהתקנה מעל לקרקע – ציפוי חיצוני סטנדרטי 350 מיקרון (לאשר).
8. יש להגדיר האם האביזר נדרש עם או בלי בדיקות X RAY
ואילו בדיקות מבקש המתכנן תחת כותרת התקן 10204 EN
ראה פרוט בהמשך (ביקורת איכות חיוצים) + דוגמת הצעה + שרטוט אביזר.
9. DESIGN FACTOR - מקדם תכנון מבוקש (בד"כ מקובל 0.4 – לאשר).
הסבר
DESIGN FACTOR בעל הערך 0.4 הוא טוב יותר מ- 0.7 (המחיר זהה).
ALLOWABLE STRESS הולך יחד עם DESIGN FACTOR,
כלומר שאם DESIGN FACTOR הוא 0.4 אזי ALLOWABLE STRESS
יהיה SMYS 40%.
SMYS = specified minimum yield strength of the pipe.
בהתאם יירשם בהצעה שתוגש DF 0.4 וAS- 40%.
10. תכנון לחוזק לכפיפה, יש לציין מהי דרישת המתכנן לחוזק מרבי לכפיפה.
מקובל להשתמש בערך מרבי של 70% (לאשר):
Joints should be designed to sustain an externally applied
bending load which will produce a maximum bending strength of 70%
the minimum ASME B 31.3 code allowable strength
.of the attached pipe
11. לציין אם האספקה כוללת SPARK GAP
(לציין אם יותקן מעל הקרקע או מתחת לקרקע – מדובר בדגמים שונים ואורך כבלים שונה).
12. אורך מחייץ במידה ויש דרישה מיוחדת- לא סטנדרטית.
13. מה זורם בצינור (דלק או גז).
במקרה של Sour Service יש לציין תכולת H2S ppm
לידיעה:
1. האביזרים מצוידים בד"כ באטם VITON התואם לדלקים וגזים.
2. נקודות חיבור לכבלי הגנה קטודית – 2 בכל צד.
פרטים טכניים נוספים:
1. נוהלי ייצור לפי ASME IX:
WPS- WELDING PROCEDURE SPECIFICATIONS
PQR- PROCEDURE QUALIFICATION RECORD
WPQ- WELDER PERFORMANCE QUALIFICATION
2. אחריות יצרן 12 חודש ממועד התקנה או 18 חודש ממועד המשלוח מהמפעל
מה שבא קודם.
3. אין לאורך אביזר החיוץ שום קשר לתפקוד החשמלי שלו.
כלומר שאין הגדרת "אורך מינימאלי" לחיוץ על מנת לעמוד בדרישות ההגנה החשמלית.
החלק המבודד נמצא במרכז האביזר, משני צידיו ישנם קטעי צינור שאותם מרתכים לצנרת.
לידיעה: אורך האביזר הסטנדרטי הוא 600 מ"מ לקוטר "2 ו- 700 מ"מ מקוטר "3 עד "12.
4. אין תקן מיוחד לחיוצים עבור קווי דלק או גז הנמצאים בקרבת תוואי מסילה חשמלית.
5. בעת ריתוך האביזר לצנרת משני צידיו נוצר חום גבוה הפוגם בחלק מציפוי האביזר
ולכן יש לתכנן צביעה חוזרת באזור הריתוך.
ביקורת איכות למחייצים:
יש להגדיר אילו בדיקות מבקש המתכנן תחת כותרת התקן 10204 EN (שהיא רחבה כמוסבר בהמשך).
הבדיקות הרגילות כלולות במחיר:
הבדיקה 3.1 10204 EN לטובת חומרי מבנה (for pipes and forgings) תמיד כלולה במחיר.
base steel material certification according to EN 10204 type 3.1
כנ"ל לחומרים אל מתכתיים:
non metallic material certification according to EN 10204 Type 2.2
ביקורת צד ג' – אינה כלולה במחיר הרגיל של אביזר החיוץ.
חברת ZUNT מבצעת ביקורת צד ג' באמצעות החברה הבינלאומית המובילה בתחום זה
BUREAU VERITAS ממשרדה במילנו.
ביקורת צד ג' נעשית במפעל היצרן ZUNT בזמן הייצור, אחרי הייצור, בזמן ביצוע מבחני עמידות בדרישות,
בשלב האריזה וכוללת גם בדיקת המסמכים.
לביקורת זו יש מחיר משום שהיא דורשת התערבות פקח בכל שלב.
ביקורת זו גם מגדילה את הסיכוי לפסול מוצר אחרי ייצור וגם זו סיבה להבדל במחיר.
הבדיקה 3.2 10204 EN הנעשית ע"י צד ג' כוללת 2 אופציות בתשלום שעל המתכנן להגדיר
בשלב הגשת הבקשה להצעת מחיר:
אופציה אחת הינה certification on the Monolithic Insulating Joints כלומר בדיקות
לאביזר הגמור בלבד.
על פי אופציה זו מתייצב מפקח של חברת התקינה Bureau Veritas והוא נוכח בבדיקות ההידרוסטטיות
והחשמליות, בדיקות ראייה, בדיקות מידות, בדיקות ציפוי ובדיקות המסמכים הטכניים.
אופציה שנייה כוללת שתי בדיקות שונות:
האחת (certification on base steel materials (pipes
הבדיקה של BASE STEEL MATERIAL כוללת לקיחת דוגמאות של חומרים לייצור החיוץ ובחינה שלהם
במעבדה חיצונית של Bureau Veritas .
בדיקה זו אינה זולה משום שהעבודה נעשית על מספר דגמים (בחינה ואנליזה).
השנייה היא הבדיקה אשר תוארה לעיל באופציה 1: certification on the Monolithic Insulating Joints.
לרוכשים את שתי הבדיקות הללו ניתנת הנחה.
ניתן לקבל מחברת "אשגר טק" דוגמאות לחבילת מסמכי ביקורת איכות שנעשו עבור חיוצים אשר סופקו
למתקני גז בישראל על פי כללי certification EN 10204 3.2.
זוגות של אביזרי חיוץ בקוטר "46 מרותכים לכיפות בהכנה לבדיקת לחץ הידרוסטטי:
אביזר חיוץ בקוטר "46 לפני אריזה למשלוח:
אביזרי חיוץ עד לקוטר "3 ללחץ נמוך לקווי גז או מים:
מידות כלליות של חיוצים סטנדרטיים ללחץ נמוך עד קוטר "3 לדגמים השונים:
כולא ברקים – SPARK GAP - LIGHTNING ARRESTOR
כולא הברקים - SPARK GAP נועד להגן על אביזר החיוץ.
לא קיים תכנון "מיוחד" אשר "יציל" חיוץ מונוליטי במקרה של ברק למשל
חוץ מאשר ה- SPARK GAP.
במקרה של פגיעת ברק או סיבה חשמלית אחרת נפגע ה- SPARK GAP ויש להחליפו
(כפי שמחליפים נתיך שרוף בלוח חשמל).
ישנם שני דגמים של כולאי ברקים:
הדגם EX FS L המיועד להתקנה על קרקעית - ראה דף קטלוגי מצורף
הדגם EX FS KU המיועד להתקנה מתחת לקרקע - ראה דף קטלוגי מצורף
יש הבדל מחיר ומבנה בין שני הדגמים.
בגלל גישה נוחה יותר להחלפת כולא הברקים יש יתרון להתקנת כולא הברקים
מעל הקרקע.
מידות להתקנת כולא ברקים מעל הקרקע ראה בשרטוט ובדף קטלוגי של המוצר.
מידות להתקנת כולא ברקים מעל לקרקע ראה בשרטוט ובדף קטלוג מצורף.
המחייצים מסופקים עם לולאות (LUGS) לחיבור כולאי הברקים – ראה בשרטוט התקנות טיפוסיות מצורף
חברת ZUNT כוללת בהצעות המחיר שלה כולאי ברקים מתוצרת DEHN – החברה המובילה בתחום הזה.
רצוי מאוד לרכוש את כולא הברקים יחד עם המחייץ כדי להבטיח תאימות להתקנה.
אורך הכבלים של כולא הברקים:
בהתקנה מעל לקרקע לדגם EX-FS כדי לפעול ביעילות מרבית המרחק בין הקצוות של SPARK GAP
המחוברים לחיוץ המונוליטי צריך להיות הקצר ביותר.
היצרן מספק 3 אורכים והם: 300 מ"מ, 200 מ"מ ו- 100 מ"מ לא קיים חיבור ארוך יותר.
ה- SPARK GAP מתחבר לשתי נקודות על החיוץ המונוליטי (מסומנות בספרור 12 בשרטוט מצורף).
רק בהתקנה תת קרקעית לדגם EX-FS-KU מסופק כבל באורך 3 מטרים (ראה דף קטלוג מצורף).
אתר החברה: www.zunt.com
